El cálculo estructural dimensiona cada pieza del galpón para las cargas que va a recibir: columnas, vigas, correas, uniones y fundaciones. De ese cálculo sale cuánto acero lleva la estructura, qué tan grandes son las bases y si el galpón aguanta lo que le vas a pedir. También es parte de la documentación que se presenta para el permiso.
Qué cargas se calculan
- Peso propio. La estructura, la cubierta, los cerramientos y la aislación.
- Viento. En galpones de chapa con techo liviano suele ser la carga que manda. Empuja las paredes y, sobre todo, tira el techo hacia arriba; por eso importan tanto las fijaciones de la cubierta y el anclaje de las columnas. En Argentina se calcula según el reglamento CIRSOC 102.
- Sobrecargas. Lo que se apoye o se cuelgue del techo, como instalaciones o paneles solares, y el peso de una persona durante el mantenimiento.
- Puente grúa, entrepisos o estanterías que se apoyen en la estructura, si los hay.
- Cargas del uso sobre el piso. Autoelevadores, camiones o estanterías pesadas, que definen el piso y pueden cargar las fundaciones.
Qué define el cálculo en tu galpón
- La luz libre. Cuánto ancho podés cubrir sin columnas en el medio, y con qué estructura.
- Los perfiles. Tipo y medida: alma llena, reticulado o conformado en frío.

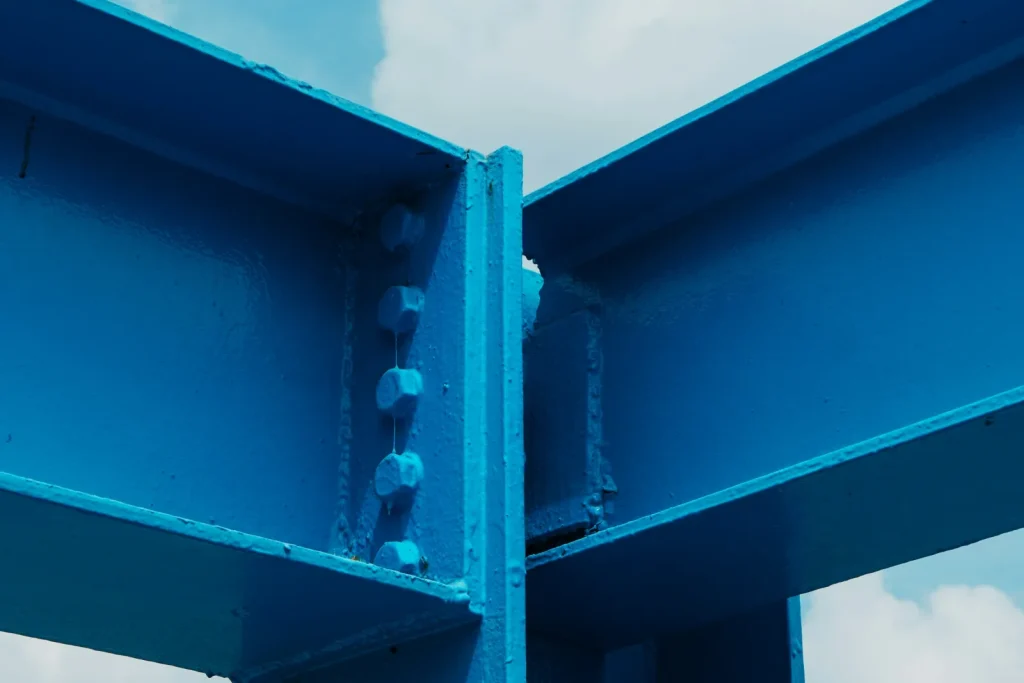

- Las uniones. Soldadas o abulonadas, con su detalle constructivo.
- La separación entre pórticos y entre correas. Influye en cuántas piezas lleva el galpón y en qué chapa conviene.
- Las fundaciones. Tamaño y profundidad de las bases según el suelo.
- El anclaje de la cubierta. Cuántas fijaciones lleva cada chapa, sobre todo en bordes y esquinas, donde el viento tira más.
Qué datos hacen falta para calcular
- Medidas. Ancho, largo y altura libre que necesitás.
- Uso. Qué va a pasar adentro y qué se va a colgar o apoyar en la estructura.
- Portones. Cantidad, tamaño y ubicación. Un portón grande abierto cambia cómo actúa el viento adentro del galpón.
- Entorno. Si el galpón está en campo abierto o rodeado de construcciones, porque el viento pega distinto.
- Suelo. Con un estudio de suelos las fundaciones se calculan sobre datos medidos. En obras chicas a veces alcanza con un reconocimiento del terreno; eso lo define el profesional que calcula.
- Ampliaciones futuras. Si pensás alargar el galpón, el cálculo lo deja previsto.
Por qué no conviene copiar un galpón de otro lado
Dos galpones con las mismas medidas pueden necesitar estructuras distintas. Uno en campo abierto recibe más viento que uno entre edificios. Uno con portones grandes trabaja distinto que uno cerrado. Y el suelo cambia de un lote a otro. Copiar los perfiles de otra obra puede dejar la estructura corta, o gastar acero que no hacía falta.
Lo mismo pasa al cambiar algo en obra: un portón más grande, una altura mayor o un entrepiso que no estaba previsto se consultan con quien hizo el cálculo antes de hacerlos.
Qué se controla en obra contra el cálculo
El cálculo sirve si la obra lo respeta. Durante la construcción conviene verificar:
- Que los perfiles sean del tipo y la medida que figuran en los planos.
- Que las uniones se hagan según el detalle: cantidad y diámetro de bulones, o largo y espesor de las soldaduras.
- Que los anclajes de las columnas a las bases estén en su lugar antes de hormigonar.
- Que la separación entre correas sea la indicada, sobre todo en bordes y cumbrera.
- Que la cubierta lleve la cantidad de fijaciones por chapa que pide el cálculo.
Un perfil más chico o una fijación de menos no se notan el día de la entrega. Se notan con el primer viento fuerte.
Cuándo hace falta recalcular
- Si cambia el uso: un depósito que pasa a ser taller con un puente grúa.
- Si se agrega algo que se apoya o se cuelga: paneles solares, un entrepiso, una instalación pesada.
- Si se agranda un portón o se abre uno nuevo en un lateral.
- Si se amplía el galpón y la parte nueva se une a la existente.
Qué recibís
Del cálculo salen la memoria de cálculo y los planos de estructura y fundaciones, con los detalles de uniones. Sirven para construir, para controlar la obra y para presentar en el municipio o la comuna; cómo sigue ese trámite lo contamos en permiso para construir un galpón.
Con esos planos también podés pedir presupuestos comparables, porque todos cotizan sobre la misma estructura.
En diseño e ingeniería de galpones contamos qué incluye el proyecto. Para empezar, mandanos medidas, uso y ubicación desde contacto.
